Automatická kalící stanice IHU108 (Induction Hardening Unit – 1 x TTH8 8kW)

Toto indukční zařízení se používá jako součást školicího zařízení pro stanovení energetické účinnosti svářecího procesu a následujícího procesu kalení.

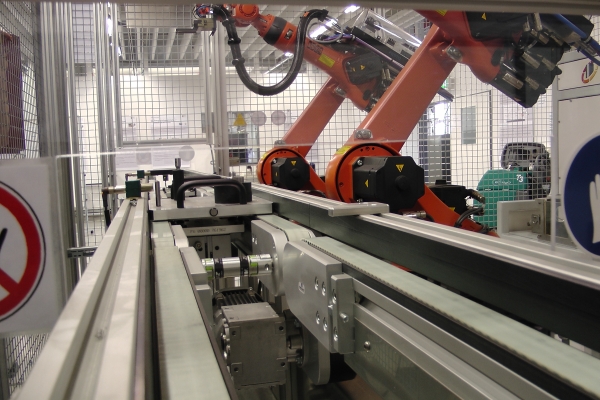

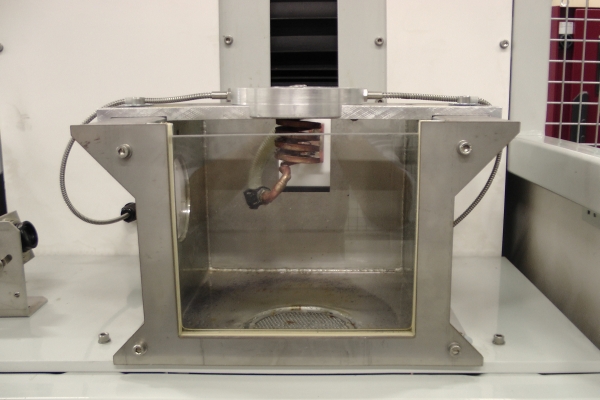

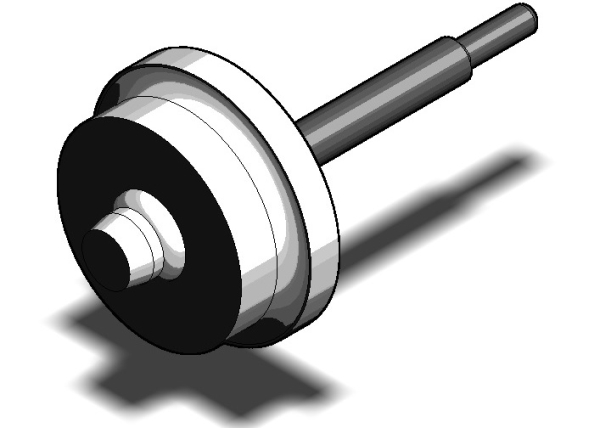

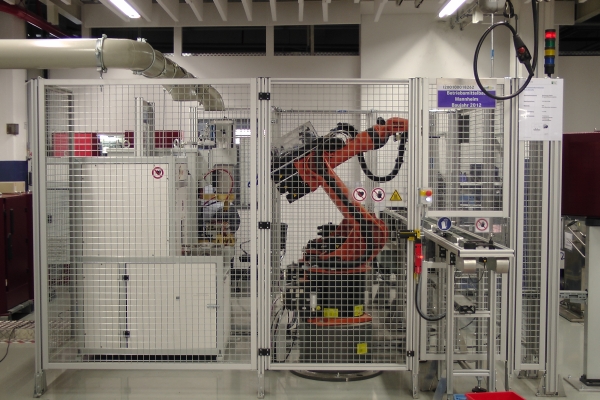

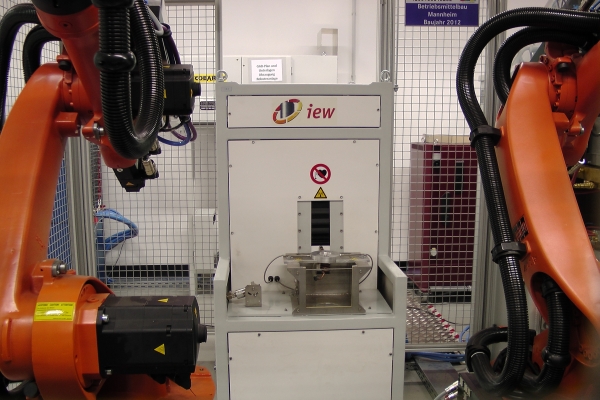

Nosná deska obrobku se osadí oběžným kolem kompresoru a hřídelí a stisknutím tlačítka se přesune do bezpečnostní komory. Obě dvě součásti z této nosné desky přebere robot a upne je do automatizovaného svařovacího zařízení. V této stanici se hřídel a oběžné kolo kompresoru navzájem svaří. V následujícím kroku robot součást vyjme a nasadí jí do určeného místa usazení v IHU108. Po optické identifikaci obrobku se spustí samotný proces kalení s požadovanou teplotou 1000 °C. Poté se obrobek prudce ochladí zabudovanou sprchou induktoru.

Pomocí řídící jednotky SPS (navigační menu v němčině) a bezdotykového měření teploty (pyrometr) lze stanovit více programů ohřevu, které účastníkovi školení umožní si postupně osvojit zlepšování energetické účinnosti. Po vyjmutí hotové součásti z IHU108 se součást opět usadí na nosnou desku a odsune se z bezpečnostní komory.
