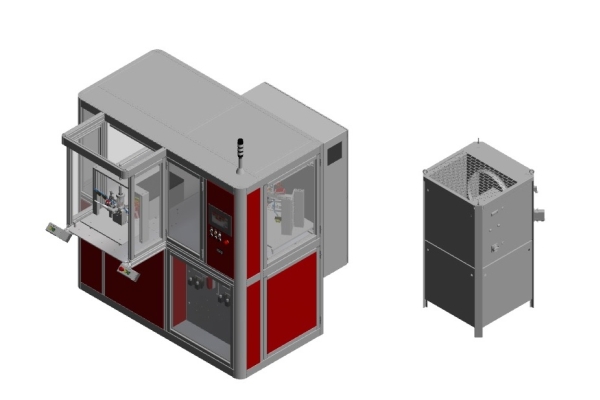

Manueller Lötarbeitsplatz IBU115 (Induction Brazing Unit – 1 x TTH15 15kW)

Lötanlage

Aufgabenstellung: Induktives Löten von Rohrleitungen in der Automobilindustrie
Taktzeit: ca. 2-3 Minuten
Installationsort: Polen

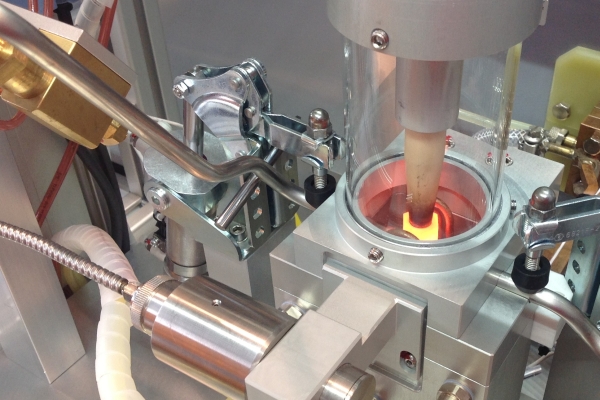

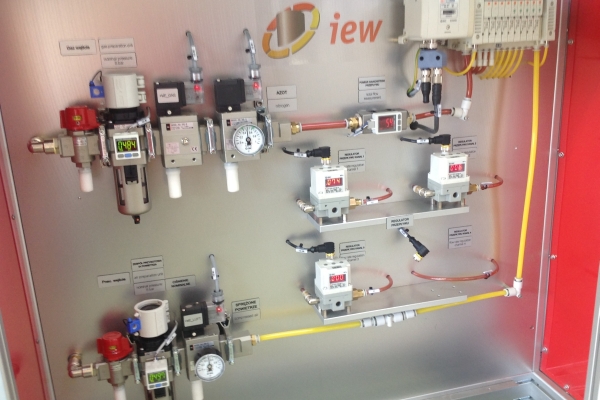

Dieser Lötarbeitsplatz ist mit Schutzgastechnik ausgestattet und für das induktive Löten von Edelstahlrohrleitungen wie Dreh- und Frästeile in Form von T-Stücken oder Anschlussstücken konzipiert.

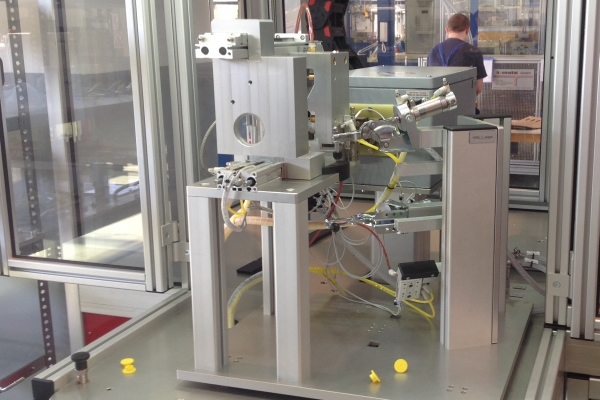

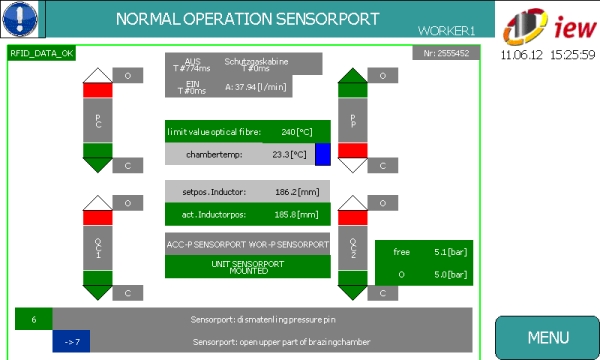

Der Anlagenbediener legt dabei die zu lötenden Einzelbauteile manuell ein und aktiviert die Einspannvorrichtung mittels einer 2-Handauslösung. Die Anlage ist mit einer RFID Werkstückerkennung ausgestattet. Dadurch wird gewährleistet, dass das kundenspezifische Lötprogramm automatisch ausgewählt wird und alle produktabhängigen Anlagenparameter bezüglich der Schutzgastechnik initialisiert werden. Dies dient der Vermeidung von Rüst- und Eingabefehlern. Diese Anlage wurde für eine 5-Tage-Woche im Dreischichtbetrieb bei 30.000 Bauteilen pro Jahr mit jeweils 2 Lötstellen konzipiert. Die SPS-Oberfläche (Menüführung in deutsch und englisch) stellt immer den jeweils ablaufenden Prozess dar und kontrolliert die einzelnen Montageschritte. Ferner wird der entsprechende Temperaturvorgang während dem Löten grafisch dargestellt. In einem Loc-File werden die entsprechenden Lötparameter (Name des Bedieners, Temperaturverlauf, Maximaltemperatur, Schutzgasmenge, Schutzgasverbrauch usw.) dokumentiert.

Die Anlage wurde so konzipiert, dass sie auf Veränderungen der Produktlinie angepasst werden kann. Dabei müssen lediglich kundenspezifische Werkstückträger konstruiert und gefertigt werden. Dadurch ist der Einsatz der IBU115 über Jahre hin gewährleistet.
