Ruční pájecí stanice IBU105/2 (Induction Brazing Unit – 1 x TTH5t 5kW)

Lötanlage

Zadání: indukční pájení honovacích nástrojů s měkkou pájkou
Doba cyklu: cca 15 sekund
Místo instalace: Čína

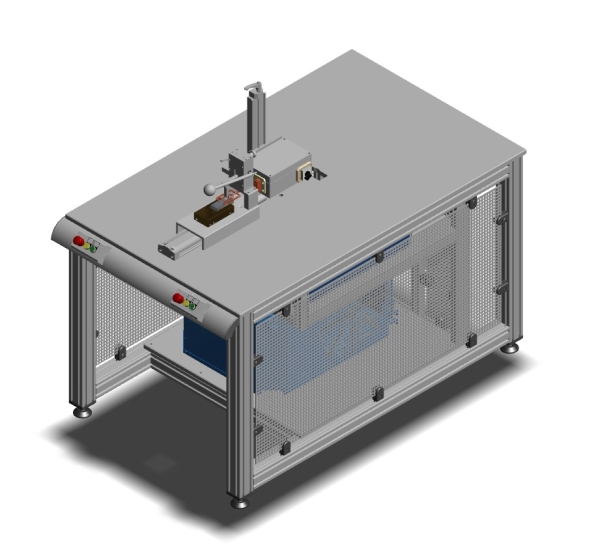

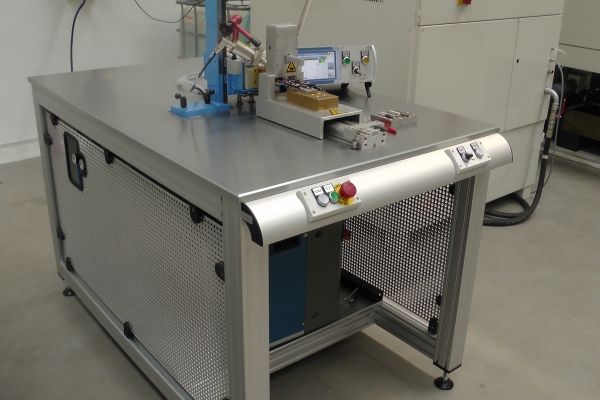

U tohoto zařízení se jedná o ruční pájecí stanici pro indukční pájení honovacích nástrojů za použití měkké pájecí slitiny.

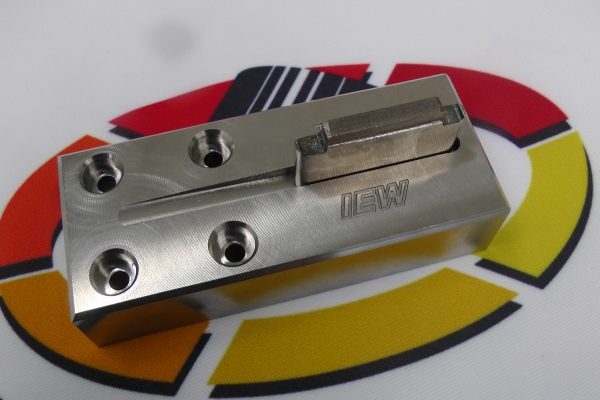

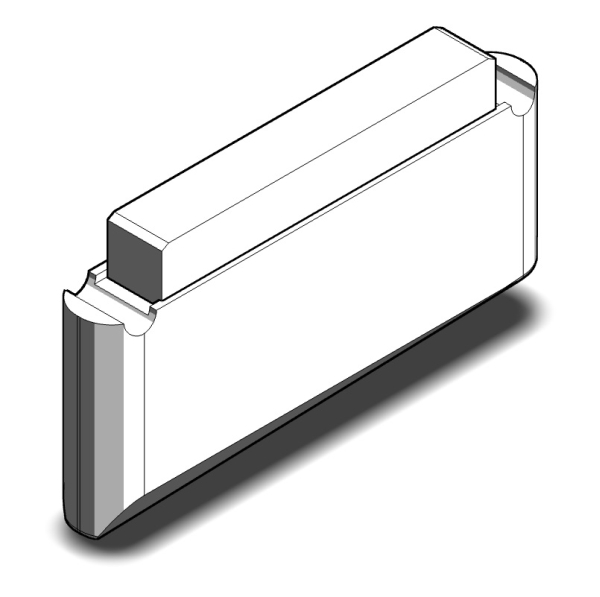

Jednotlivé součástí honovacího nástroje se přitom umisťují do pájecího zařízení pomocí induktoru vyrobeného speciálně pro tento účel. Zařízení je dále vybaveno regulací teploty, která zaručuje přesný teplotní průběh a s tím související konstantní kvalitu nástroje. Díky integrované chladicí jednotce (chlazení vzduchem) je možné měkkou fázi měkké pájecí litiny, která v obvyklém případě trvá dlouho, rychle překlenout. V případě potřeby lze toto zařízení samozřejmě vybavit jednotkou pro ochrannou atmosféru.

Honovací nástroje se často používají v posledním výrobním procesu při jemném obrábění a mohou se používat téměř u všech materiálů. Deklarovaným cílem je kladně ovlivnit rozměrovou a tvarovou přesnost a minimalizovat tak třecí odpor.
