Indukční pájení v praxi: měkké pájení, tvrdé pájení a vysokoteplotní pájení v přehledu

Kovy lze trvale spojovat pomocí indukčního ohřevu. V kombinaci s tvrdými nebo měkkými pájkami vznikají vysoce pevné, čisté pájené spoje. Díky přizpůsobivosti indukce a přídavných pájecích materiálů lze bezpečně spojovat feromagnetické i neferomagnetické materiály. Naše zařízení jsou navržena pro automatizované i ruční pájecí procesy, a představují tak spolehlivé řešení pro kusovou i sériovou výrobu.

Přehled postupů

Rozlišujeme tři postupy. Volba závisí na materiálu, teplotním okně, požadavcích na pevnost a geometrii dílu.

Měkké pájení

Měkké pájení probíhá pod přibližně 450 stupni Celsia. Typické pájky jsou na bázi cínu, například cín-měď nebo cín-stříbro. Tepelný vstup je nízký, díly jsou šetřeny. Měkké pájení se hodí pro elektrická spojení, kryty, tenkostěnné díly a materiály s nízkými provozními teplotami. Nezbytná je čistá povrchová úprava, vhodná šířka spáry a vhodné tavidlo. U indukce se teplo přivádí cíleně do pájecí zóny, doba cyklu zůstává krátká, deformace dílů jsou malé.

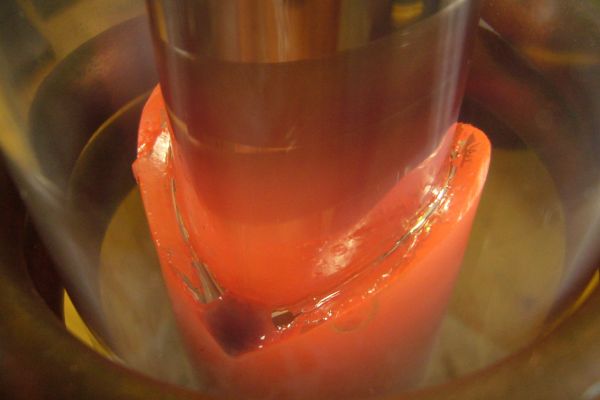

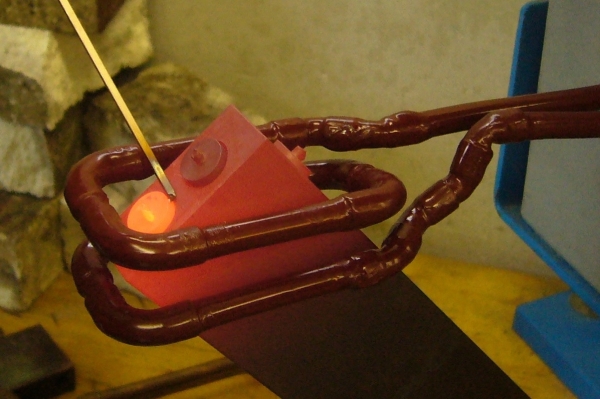

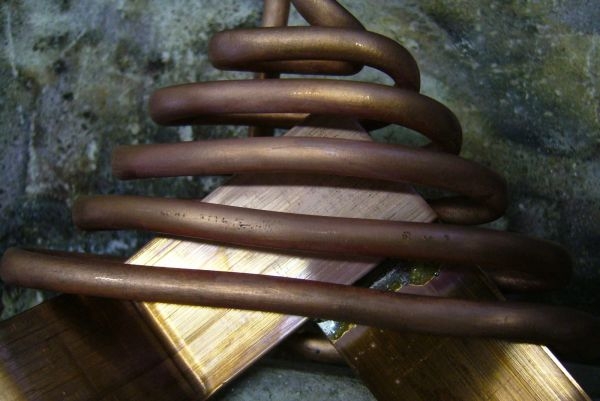

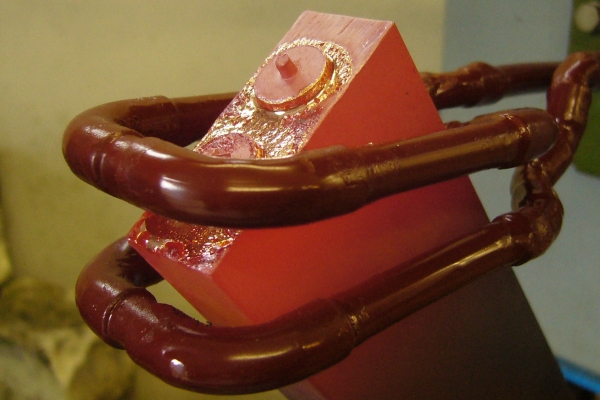

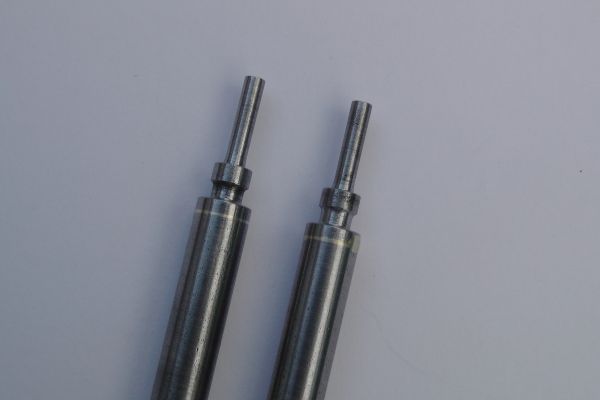

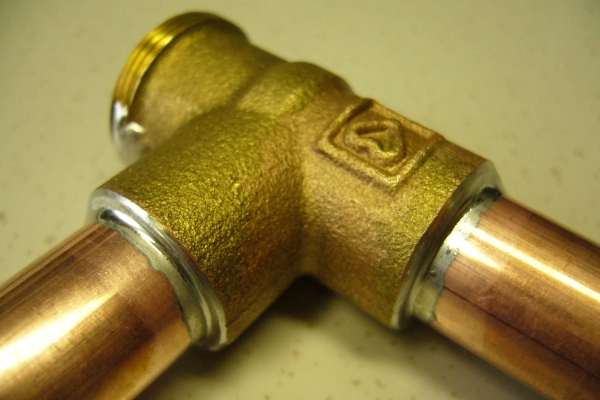

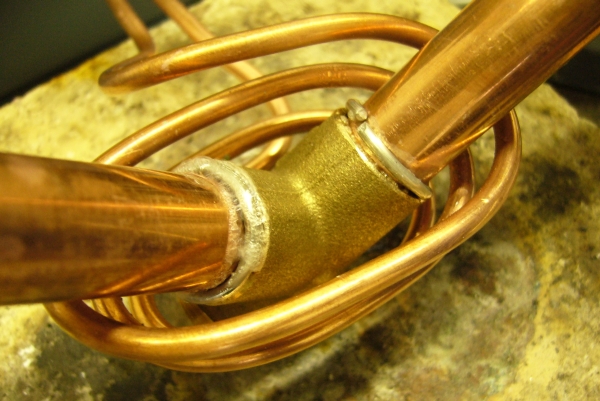

Tvrdé pájení

Tvrdé pájení se pohybuje v rozmezí přibližně 450 až 900 stupňů Celsia. Používají se pájky na bázi stříbra, pájky měď-fosfor pro měděné materiály nebo speciální pájky legované manganem či niklem pro obtížně smáčitelné materiály. Tvrdé pájení je standardem pro vysoce pevné, těsné a esteticky kvalitní spoje. U indukce lze udržet úzké tolerance spáry a přesně regulovat průběh procesu. Kapilární efekt podporuje šířka spáry typicky 0,02 až 0,08 milimetru, doba prodlevy nad likvidem je krátká, často 10 až 60 sekund, v závislosti na hmotnosti a vazbě.

Vysokoteplotní pájení

Vysokoteplotní pájení začíná přibližně od 900 stupňů Celsia. Obvykle se používají pájky na bázi niklu nebo pájky měděné či aktivní pro keramiku, tvrdé materiály a slinuté karbidy. Postup se přednostně provádí v ochranné atmosféře nebo vakuu, aby se zabránilo oxidaci a zlepšila smáčivost. Indukce umožňuje krátké doby ohřevu a přesnou špičkovou teplotu, povrchy dílů zůstávají čisté, snižuje se dodatečné opracování.

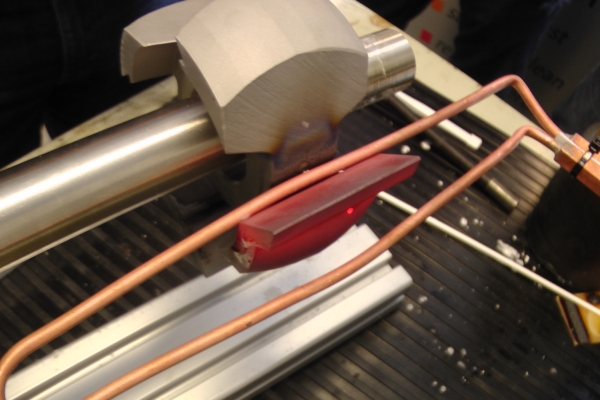

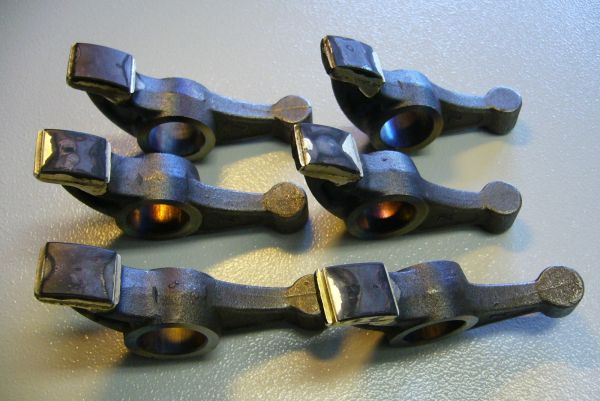

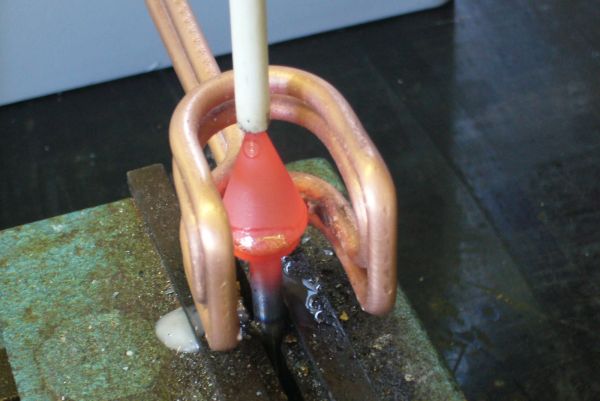

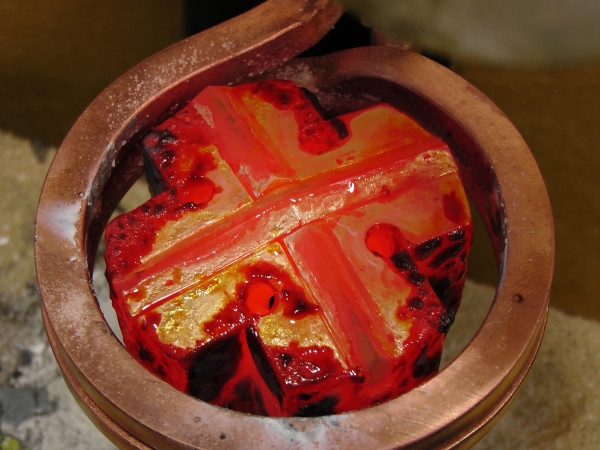

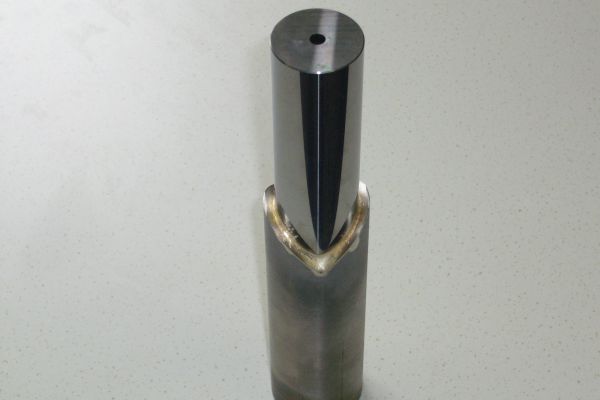

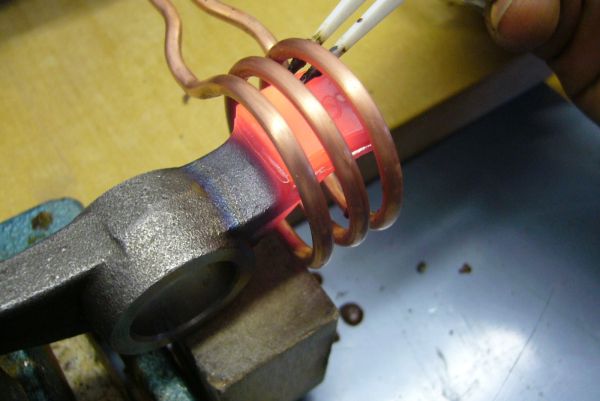

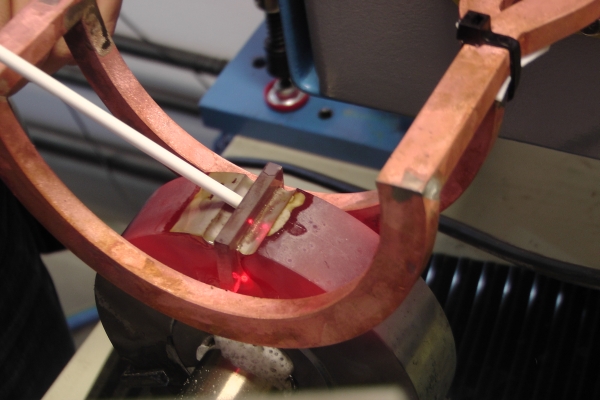

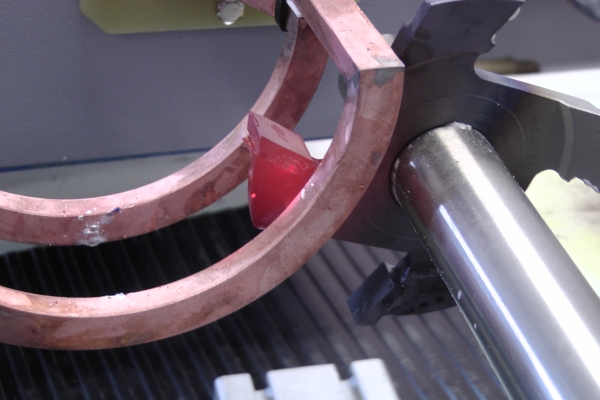

Pájení slinutých karbidů

Slinuté karbidy jsou materiály s vysokým obsahem kovových karbidů, nejčastěji karbidu wolframu. Díky své vynikající odolnosti proti opotřebení se pájejí na nosnou ocel za účelem zlepšení vlastností nástroje. Karbidy vykazují slabiny ve smáčivosti, proto se často používají pájky na bázi stříbra s obsahem manganu nebo varianty s obsahem niklu. V praxi se osvědčil následující postup:

• Udržovat šířku spáry úzkou, typický cílový rozsah 0,02 až 0,05 milimetru, rovnoměrně po celé spojovací ploše
• Předehřev ke snížení napětí, rovnoměrný ohřev karbidu a nosiče, omezení teplotního gradientu
• Používat předlisky pájky, kroužky nebo vystřihované díly, k definování množství pájky a řízení tečení
• Používat tavidlo vhodné pro danou slitinu nebo provádět proces v ochranné atmosféře či vakuu
• Krátká doba prodlevy nad likvidem, poté klidné ochlazení k minimalizaci napětí

U indukce zůstává tepelný vstup lokální, spojovací zóna se ohřívá rychle a řízeně, čímž se snižuje deformace a riziko trhlin. Na přání lze průběh teploty sledovat a dokumentovat pomocí pyrometru.

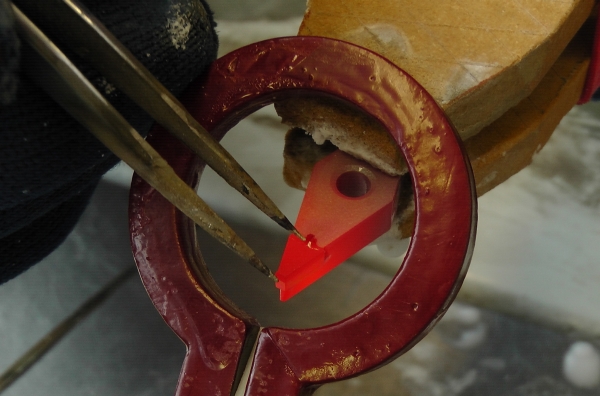

Pájení PKD a PCBN

PKD a PCBN citlivě reagují na lokální přehřátí. Proto je přesná regulace teploty u indukce jasnou výhodou oproti plameni. Cílem je krátká, reprodukovatelná doba prodlevy nad likvidem s co nejmenší tepelnou zátěží řezného materiálu. Osvědčená opatření jsou:

• Navrhnout tvar induktoru tak, aby topný výkon přesně pokrýval spojovací zónu
• Používat ochrannou atmosféru nebo vakuum k ochraně povrchů a zajištění smáčivosti
• Krátká doba prodlevy nad likvidem, poté definované ochlazení k zamezení napětí
• Předlisky nebo fólie pájky pro konstantní množství pájky a čisté spoje

Rychlý, lokální ohřev indukcí zabraňuje vzniku horkých míst na PKD nebo PCBN. Zároveň zůstává spojovací zóna dostatečně dlouho v procesním okně, aby bylo dosaženo spolehlivé smáčivosti a vysoké pevnosti.

Jak naplánovat stabilní pájecí proces

• Definovat kombinaci materiálů, připravit povrchy, odmastit a odstranit oxidy
• Vybrat pájku podle provozní teploty, pevnosti, smáčivosti a odolnosti vůči médiím
• Stanovit geometrii spáry, zajistit kapilární efekt, rovné a přesně padnoucí spojovací plochy
• Navrhnout induktor podle dílu a přístupnosti, udržovat konstantní vzdálenost vazby
• Řídit proces regulovaným výkonem, měřením teploty a dokumentovanou dobou prodlevy
• Zajistit kvalitu vizuální kontrolou, makrovýbrusem, zkouškou tahem či smykem nebo zkouškou těsnosti

Časté dotazy k indukčnímu pájení

Jaká šířka spáry je ideální?

Pro pájky na bázi stříbra při tvrdém pájení je typicky vhodných 0,02 až 0,08 milimetru. U mědi s fosforem na mědi platí podobné hodnoty. Pájky na bázi niklu při vysokoteplotním pájení pracují často s 0,02 až 0,05 milimetru. Rozhodující je rovnoměrná geometrie spáry.

Potřebuji tavidlo nebo ochrannou atmosféru?

U mnoha aplikací postačí vhodné tavidlo. Pro náročné kombinace, slinuté karbidy nebo citlivé povrchy se doporučuje ochranná atmosféra nebo vakuum. Cílem je čistý povrch a stabilní smáčivost.

Jak zabráním trhlinám u slinutého karbidu?

Omezením teplotních gradientů, předehřevem, úzkými a rovnoměrnými spárami, krátkými dobami prodlevy a nízkonapěťovým ochlazením. Vhodný přídavný materiál, například s obsahem manganu, zlepšuje smáčivost.

Jak ochráním PKD a PCBN před přehřátím?

Cíleným směrováním výkonu induktoru do spojovací zóny, volbou krátké doby prodlevy a sledováním teploty. Předlisky nebo fólie zajišťují konstantní množství pájky.

Kdy použít vysokoteplotní pájení?

Pokud to vyžadují provozní teploty, odolnost vůči médiím nebo kombinace materiálů, například pájky na bázi niklu pro vysoce namáhané spoje nebo aktivní pájky pro keramiku a tvrdé materiály. Přednostně v ochranné atmosféře nebo vakuu.

Plánujete pájecí proces s indukcí? Podporujeme vás při volbě pájky, návrhu induktoru a validaci procesu, dokud proces spolehlivě nefunguje.
