Manueller Lötarbeitsplatz IBU220 (Induction Brazing Unit – 2 x TTH20 20kW)
Lötanlage
Die IBU220 wurde extra für die Forschung und Entwicklung in der Löt- und Härtetechnik konzipiert.

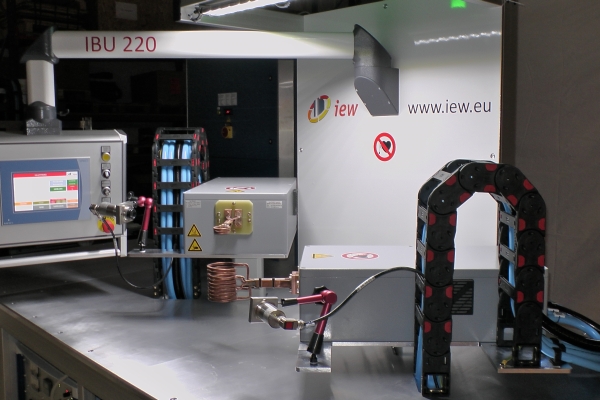

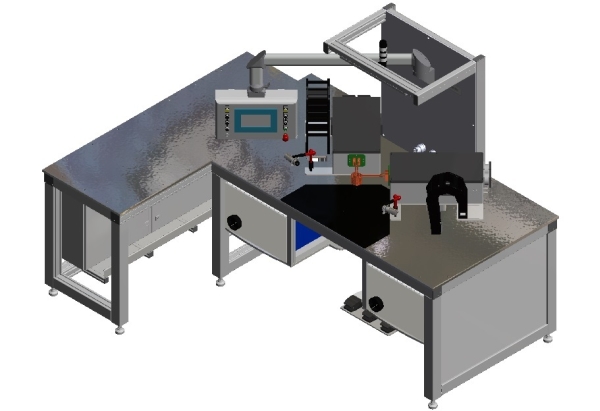

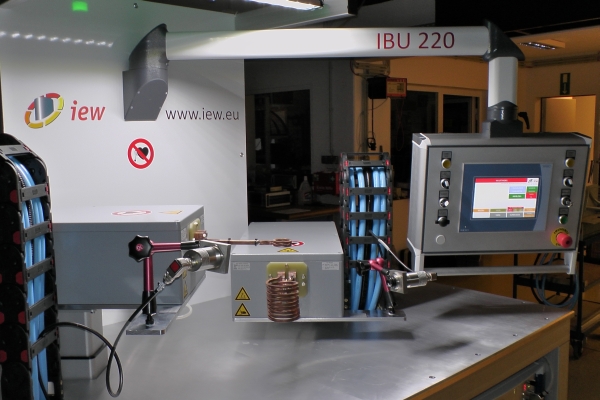

Die Anlage besteht aus zwei 20kW Generatoren und den dazugehörigen Erwärmungsstationen mit vormontierten Induktoren und einem elektrischem Hubsystem mit 300 mm Fahrweg. Aufgrund des Einsatzes in der Forschung und Entwicklung und der dort gewünschten Flexibilität ist diese Anlage mit keiner festen Vorrichtung ausgestattet sondern wird auf die entsprechende Versuchsreihe angepasst. Auch bei dieser Anlage wurde die Schutzgastechnik integriert.

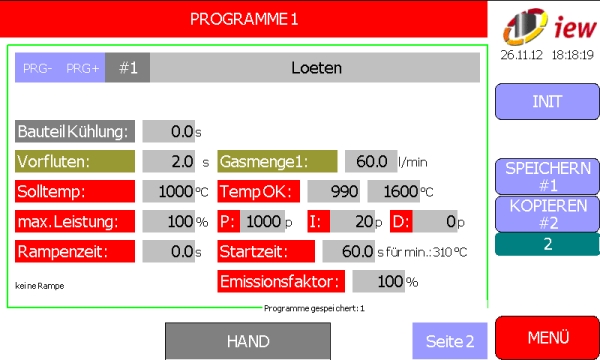

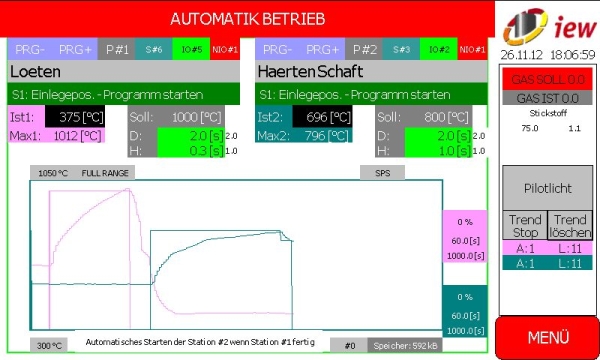

Aufgrund der Ausstattung mit einer SPS-Ablaufsteuerung (Menüführung in deutsch und englisch) können beide Induktionsanlagen separat angesteuert werden. Zusätzlich können damit aufeinanderfolgende Erwärmungsprozesse realisiert werden (Lötanlage 1 fertig -> Automatischer Start Lötanlage 2 und umgekehrt). Dadurch ist eine größtmögliche Flexibilität bei der Wärmebehandlung gegeben.
